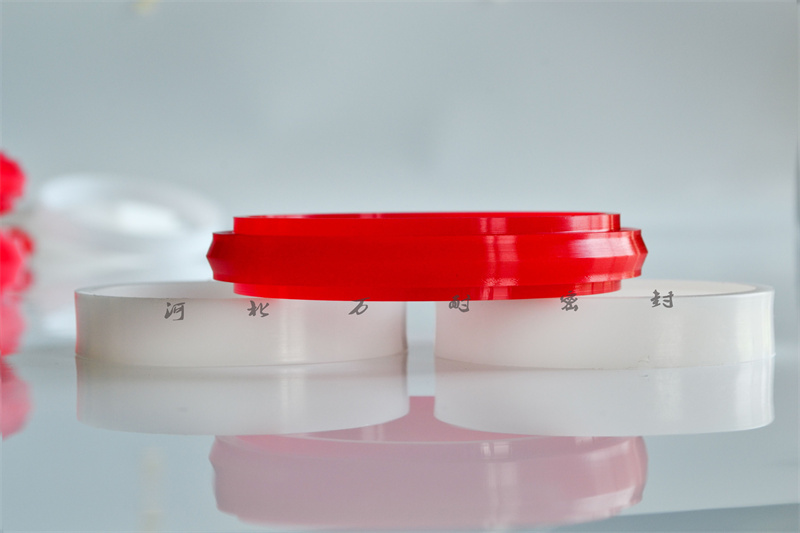

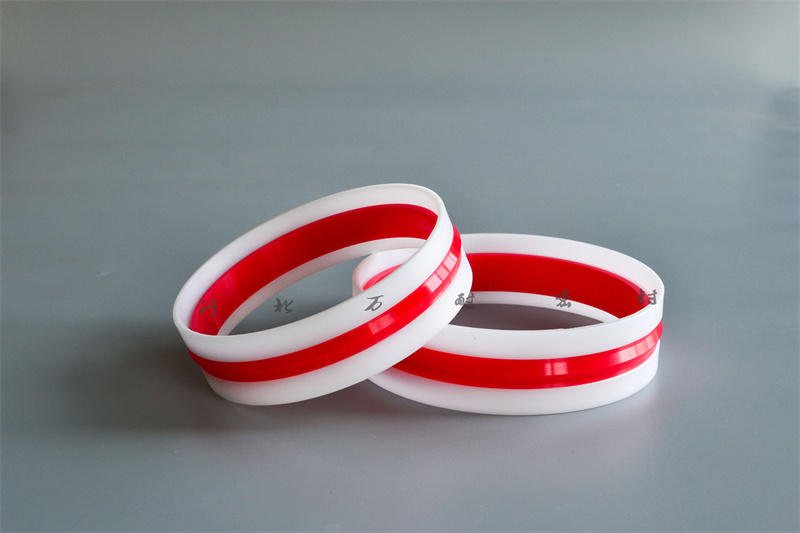

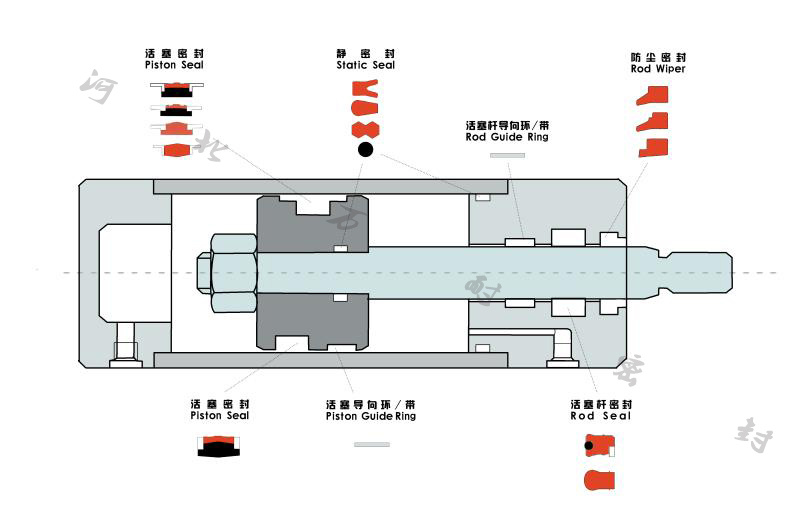

山型密封的作用減少接觸面積，以增大接觸壓面，山型密封都用于活塞雙向密封。山型密封比鼓型密封壓縮量小，與缸壁接觸的尖頂可以滲透油液，起到潤滑作用，因此，摩擦阻力小，空載壓力低、效率高。結構上，在活塞上只要涉及一溝槽就可以安裝，從而簡化活塞的結構。廣泛應用在液壓支架的立柱和千斤頂?shù)幕钊芊狻?/span>

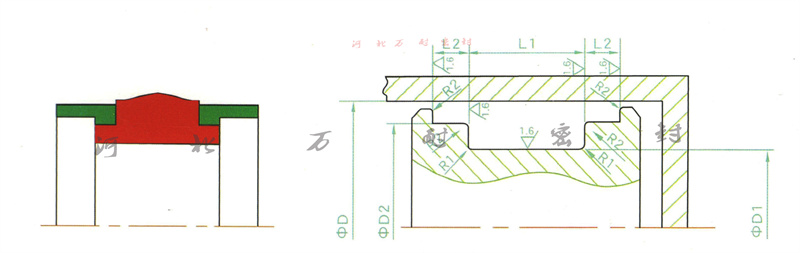

尺寸規格：內徑*外徑*高
舉例：49.4*64.5*14

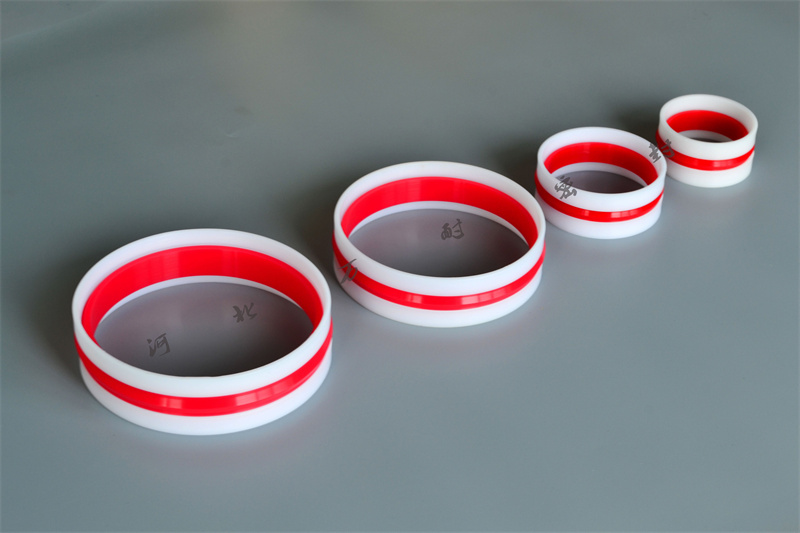

老式山型密封規格系列
規格	內經（d)	公差	外徑(D)	公差	高（L)	公差
63X6.5	49.4	-0.3	64.5	±0.1	14	±0.2
80X6.5	66.4		81.5		16
100X7.5	85.4		101.5
110X7.5	95.4		111.5
125X7.5	110.4		126.5
140X9	123.4		142		19
160X9	143.4		162
180X9	163.4		182



未在表格中列出的尺寸，我司亦可提供，請與河北萬耐密封件聯系
